Комплект видеонаблюдения для вилочных погрузчиков с DVR и BSD Proline KIT-7019W

Описание

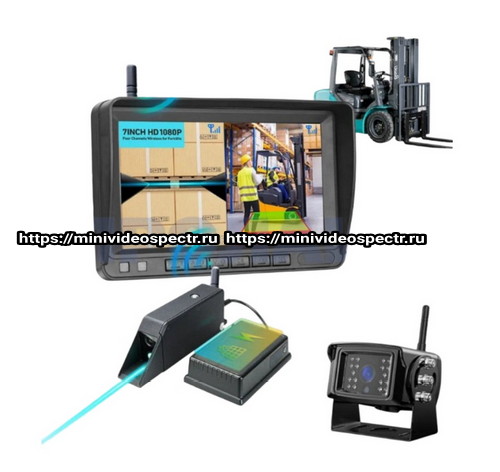

Комплект Proline KIT-7019W беспроводного видеонаблюдения для вилочных погрузчиков, штаблеров, ричтраков и другой специальной техники включает в себя видеокамеру, защищенную от вандализма и ударов, а также 7-дюймовый цветной монитор с функцией обнаружения слепых зон BSD.

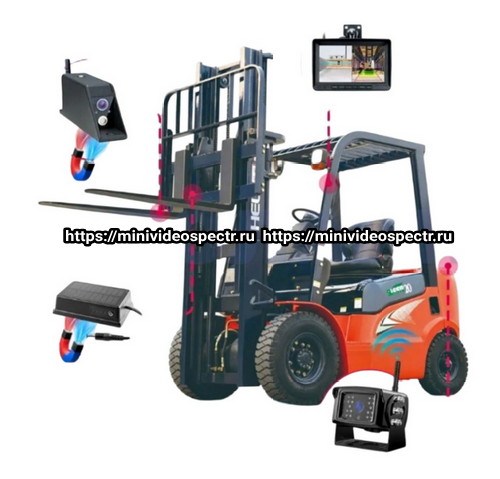

Камеры обладает степенью защиты IP69K от пыли и влаги, углом обзора 90 градусов и разрешением FullHD 1920x1080, устанавливаясь непосредственно на лапу погрузчика, что обеспечивает надежный захват поддонов без риска их падения. Питание камеры происходит от внешнего аккумулятора с магнитной основой, а передача видеосигнала на монитор осуществляется беспроводным способом, без необходимости прокладывать провода. Монитор с 7-дюймовым экраном можно разместить в любом удобном месте для оператора в кабине.

Ударопрочный, влагозащищенный 7-дюймовый цветной монитор с функцией DVR и BSD Proline KIT-7019W предназначен для подключения к нему до 4 беспроводных видеокамер Proline PR-RC670W или Proline PR-F601K с разрешением 1080Р. Монитор имеет U образный кронштейн, благодаря которому его можно надежно установить практически в любом месте вилочного погрузчика, штаблера, ричтрака и другой специальной техники.

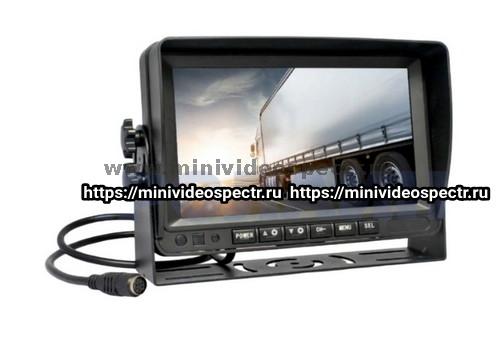

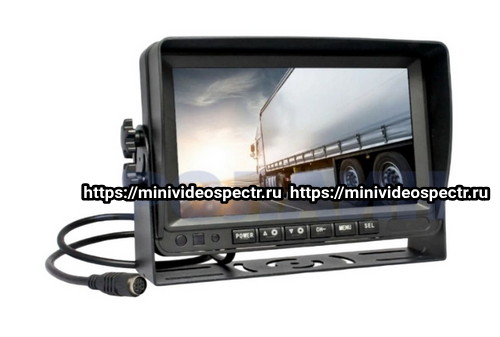

Монитор имеет размер диагонали 7", а также регулировку наклона и солнцезащитный козырек. Монитор имеет класс ударопрочности равный 10G и влагозащищенности IP69K. Монитор с функцией DVR в комплекте Proline KIT-7019W обладает встроенной функцией автоматического затемнения экране, что позволяет ему автоматически регулировать яркость при смене дня и ночи. В комплект входят две беспроводные камеры моделей Proline PR-RC670W и Proline PR-F601K. Камера Proline PR-RC670W имеет встроенную ИК подсветку, что позволяет системе корректно работать в различной освещенности. Система может быть увеличена до 4-х беспроводных видеокамер (камеры приобретаются отдельно).

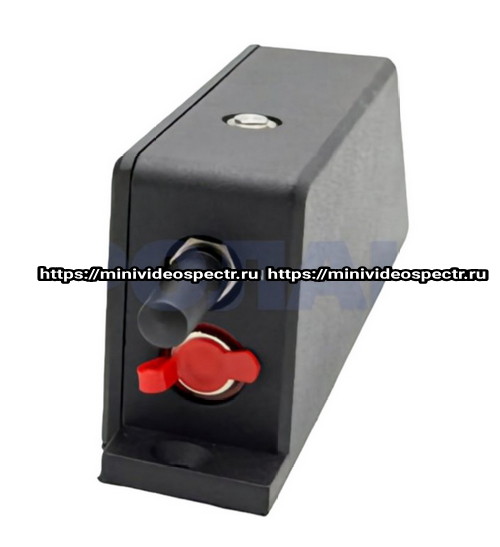

В комплект поставки Proline KIT-7019W входит беспроводная камера Proline PR-F601K с лазерным позиционером и два литий-ионно полимерных аккумуляторных бока питания Proline PR-BT16A емкостью 16000 мАч, что обеспечивает бесперебойную работу в течении 30-ти часов. Беспроводная камера Proline PR-F601K и аккумуляторный блок Proline PR-BT16A питания к ней имеют сверхпрочное магнитное крепление, что позволяет надежно фиксировать и легко перемещаеть устройства за считанные секунды на любой металлической поверхности. Комплект имеет широкий диаппазон напряжения подключения от 11 до 32 Вольт. Это позволяет совместить комплект Proline KIT-7019W с большинством вилочных погрузчиков, штаблеров, ричтраков и другой специальной техники (преобразователь не требуется). Всегда можно добавить к системе дополнительные камеры Proline PR-RC670W и Proline PR-F601K.

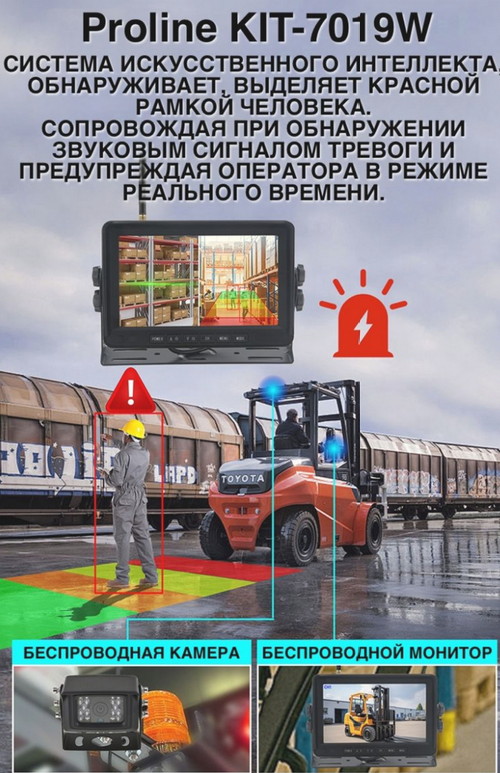

Система мониторинга BSD - ваш незаменимый помощник. Ударопрочный, влагозащищенный автомобильный монитор с функцией DVR Proline KIT-7019W оснашен системой BSD (Blind Spot Detection System) - это система контроля слепых зон.
Одна из самых распространённых причин ДТП - это необнаружение транспортных средств и пешеходов в "слепой зоне" при работе. Именно поэтому в современных вилочных погрузчиках, штаблерах, ричтраках и другой специальной техники появилась система контроля слепых зон (на англ. - Blind Spot Detection, BSD). Она помогает водителю видеть то, что не видно в зеркалах и предотвращать опасные манёвры на территории складских комплексов и в зонах погрузочных работ. Что такое слепая зона? Слепая зона (blind spot) - это область рядом с автомобилем, которая не попадает в поле зрения водителя через боковые зеркала.

Обычно она расположена: Слева и справа сзади; Немного сбоку от заднего бампера; Вблизи задних стоек кузова; Даже при правильно настроенных зеркалах в ней может «прятаться» человек. Система BSD с интеллектуальной системой распознавания человека реализована в комплекте видеонаблюдения для вилочных погрузчиков с фунциями DVR и BSD Proline KIT-7019W, датчиками которой непосредственно являются сами видеокамеры, которые распознают "препятствие или человека" и в зависимости от приблеженности к транспортному средству подсвечивают экран в цвета - зеленый, желтый, оранжевый и красный.

Как это работает?
Монитор поддерживает запись на карты памяти microSD объемом до 128 Гб (карта памяти microSD в комплект поставки не входит). Одновременно можно записывать до 4-х камер. Запись будет сохраняться в формате AVI. Для одной камеры формируется отдельная папка с записями длиной по 3 минуты.

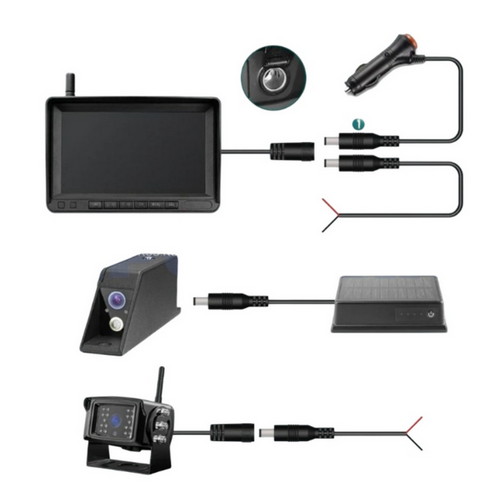

Режимы отображения могут переключаться автоматически в зависимости от срабатывания триггеров событий, в виде переключения световых сигналов. Питание подключается по линии 11 - 32 В. Поддерживаются камеры Proline PR-RC670W и Proline PR-F601K. Система BSD с помощью стационарных видеокамер, которые расположены спереди, сзади и по бокам "видит" приближающиеся автомобили в слепых зонах, о которых водитель может не знать.

В случае опасности BSD подает звуковой и/или визуальный сигнал (в виде светового индикатора). Преимущества системы BSD - Безопасность при перестроении; Снижение нагрузки на внимание водителя; Предотвращение аварий с участием мотоциклистов и велосипедистов; Удобство при выезде с парковки; Повышенная уверенность на трассе и в городе.

Система контроля слепых зон - это не роскошь, а современный стандарт безопасности. Она не заменяет глаза водителя, но дополняет их, особенно в условиях интенсивного движения, в складских комплексах, в месте погрузо-разгрузочных работ, стройках и т.п.

Особенности

7-дюймовый ЖК-дисплей с высоким разрешением на основе тонкопленочных транзисторов, беспроводной монитор с поддержкой искусственного интеллекта BSD, предназначенный для выявления слепых зон пешеходов;
Беспроводная камера с разрешением 1080P, оснащённая лазером для точного позиционирования и обладает водонепроницаемостью по стандарту IP69;
Задняя камера с разрешением 1080P имеет инфракрасные светодиодную подсветку и обладает водонепроницаемостью по стандарту IP69;
Лазерное позиционирование для точной обработки грузов;
Поддерживает широкий диапазон входного напряжения от 11 до 32 В постоянного тока;
Водонепроницаемая конструкция с классом защиты IP69, обеспечивающая надежную работу в любых условиях окружающей среды;
Магнитное основание для легкой и быстрой установки без необходимости сверления отверстий;
Автоматическое беспроводное сопряжение без помех;
Аккумуляторный литий-ионно полимерный бок питания емкостью 16000 мАч, что обеспечивает бесперебойную работу в течении 28-ми часов.
Высококонтрастный дисплей 400 кд/м²;
Подключение до 4-х видеокамер: переднего обзора F, заднего обзора B, обзора слева L, обзора справа R;
4 входа тревоги на включение световых сигналов тревожных зон;
Переключение режимов отображения в зависимости от включения световых сигналов;
Настройки громкости, яркости, контрастности, цветности, четкости;
Световой датчик, автозатемнение яркости дисплея;
Переворот изображения по горизонтали и вертикали;
Запись видеоизображения с 4 камер в отдельном файле для каждого из каналов видео;
Несколько различных режимов отображения;
Класс ударопрочности равный 10G;
Класс влагозащищенности IP69K;
Просмотр видеозаписи на мониторе;
Настройка даты и времени, задержки срабатывания тригера для переключения камер.

Технические характеристики

Беспроводной HD-монитор Proline PR-7019W

Тип: Автомобильный ЖК-монитор со съемным козырьком с функцией DVR и BSD
Размер дисплея: 7" (16:9)
Разрешение дисплея: 1024х600
Яркость: 400 кд/м²
Контрастность: 400:1
Количество каналов видео: 4
Количество подключаемых радиокамер: 4
Разъёмы для подключения камер: беспроводное автоматическое
Рабочая частота: 2400 ~ 2483.5 МГц
Чувствительность приема: ≤ 86 дБ
Память: microSD до 128 Гб (в комплект поставки не входит)
Длина записи отдного отрезка видео: 3 мин (1, 3, 5, 10)
Питание: 11~36 В
Потребляемая мощность: 10 Вт
Аудио вход: 1 (канал для подключения камеры №2) не для записи в архив
Аудио выход: нет
Запись звука: нет
Встроенный динамик: есть
Поворот экрана: есть
Функция "зеркало" (отдельно на каждый канал): есть
Поддерживает отображение: одного/двух/трех/четырех экранов
Дата и время: есть
Задержка включения: нет
Язык меню: русский, английский
Класс ударопрочности: 10G
Класс влагозащищенности: IP69K полная пыленепроницаемость, защита от струй воды под давлением до 100 бар
Регулировка громокости: есть
Настроки изображения: (отдельно для каждого из каналов) яркость, контрастность, цветность, четкость.

Работа видеорегистратора
Тип сигнала камеры: AHD (1080P)
Разрешение видеозаписи: 1920х1080@30 к/с
Формат записи видео: TS (Transport Stream)
Поток: 128 кб/с
Общее
Диапазон температур хранения: от -30º до +80 ºC
Диапазон рабочих температур: от -20º до +70 ºC

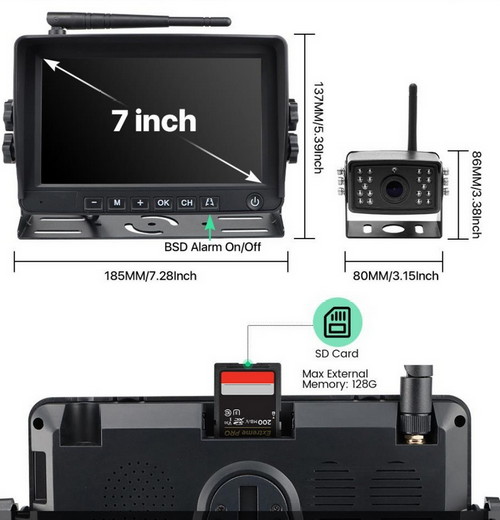

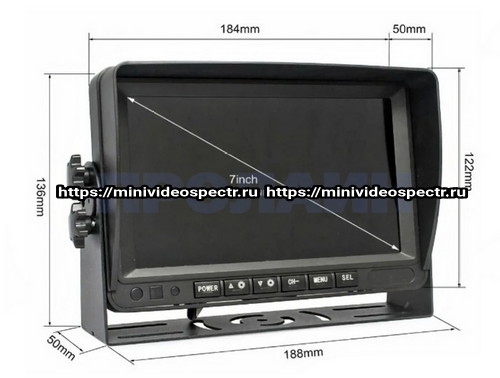

Размер: 234 x 158 x 81 мм с креплением солнцезащитного козырька
Вес: 479 г

Беспроводная видеокамера Proline PR-RC670W

Видеосенсор: 1/2.7" CMOS Galaxy Сore GC2053, 2 Мп
Процессор: Hisilicon Hi3518CV200
Макс. разрешение: 2 Mп (1920х1080 пикс) 1080p
Светочувствительность: 0.01 Лк F2.0, (0 Лк при вкл. ИК подсветке)
ИК-подсветка: 18 шт. Array ИК-светодиода
Дальность ИК-подсветки: 15 м
Режим «День/Ночь»: механический IR-CUT фильтр
Фокусное расстояние: 3.6 мм
ИИ обнаружения человека: да
Детектор движения: да
Кодек: H.264
Поддержка Onvif: нет
Частота кадров: 1-30 к/с
Передатчик: встроенный цифровой беспроводной
Диапазон частот: 2400 ~ 2483.5 МГц
Мощность передачи: 18 дБм с регулировкой мощности
Дальность по прямой видимости: ≤100M
Разъем питания: внешний источник питания DC 11~36 В
RS485: нет
Аудио вход: нет
Аудио выход: нет
Тревожный вход: нет
Класс защиты: IP69К полная пыленепроницаемость, защита от струй воды под давлением до 100 бар
Диапазон рабочих температур: от -20° до +60° C
Диапазон рабочей влажности: 10 - 90%
Размер: 78х67х58 мм (без антенны)
Вес: 300 г

Беспроводная видеокамера Proline PR-F601K

Видеосенсор: 1/2.7" CMOS Galaxy Сore GC2053, 2 Мп
Процессор: Hisilicon Hi3518CV200
Макс. разрешение: 2 Mп (1920х1080 пикс) 1080p
Светочувствительность: 0.01 Лк F2.0
Светодиодная подсветка: есть
Режим «День/Ночь»: механический IR-CUT фильтр
Фокусное расстояние: 3.6 мм
Лазер позиционирования: есть, зеленый цвет
Кнопка включения / выключения лазера: есть, на корпусе
Кодек: H.264
Частота кадров: 1-30 к/с
Передатчик: встроенный цифровой беспроводной
Диапазон частот: 2400 ~ 2483.5 МГц
Мощность передачи: 18 дБм с регулировкой мощности
Дальность по прямой видимости: ≤100M
Разъем питания: внешний источник питания DC 12В, штатнай Proline PR-BT16A
Класс защиты: IP69К полная пыленепроницаемость, защита от струй воды под давлением до 100 бар
Диапазон рабочих температур: от -20° до +60° C
Диапазон рабочей влажности: 10 - 90%
Размер: 167х56х33 мм (без антенны)
Вес: 300 г

Автономный аккумуляторный источник питания Proline PR-BT16A

Тип: Li-Io-Pol литий-йонно полимерный
Емкость аккумулятора: 16000 мАч
Входное напряжение: USB-вход (поддержка быстрой зарядки) 5В =15Вт, 9В / 12В = 36Вт
Выходное напряжение: 12 В / 0,8 А, 9,6 Вт Макс.
Индикатор заряда: 4 светодиода
Кнопка включения: есть
Крепление: 6 неодимовых магнитов
Класс защиты: IP69К полная пыленепроницаемость, защита от струй воды под давлением до 100 бар
Диапазон рабочих температур: от -20° до +60° C
Диапазон рабочей влажности: 10 - 90%
Размер: 85х142х40 мм
Вес: 820 г

Комплектация

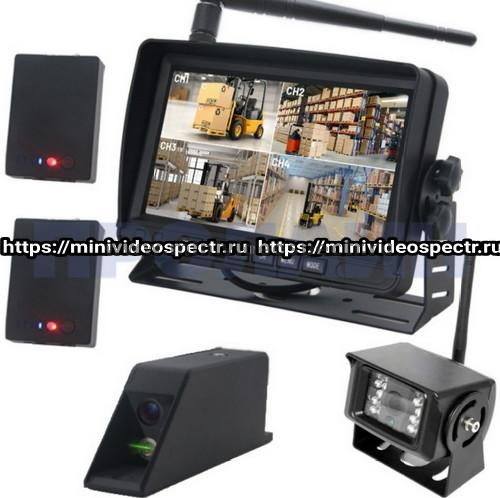

Автомобильный монитор - 1 шт.
Беспроводная ИК видеокамера Proline PR-RC670W - 1 шт.
Беспроводная видеокамера Proline PR-F601K - 1 шт.
Аккумуляторный блок Proline PR-BT16A - 2 шт.
Кронштейн для крепления - 1 шт.
Солнцезащитный козырек - 1 шт.
