Цветной Full HD 4-х канальный квадратор

Описание

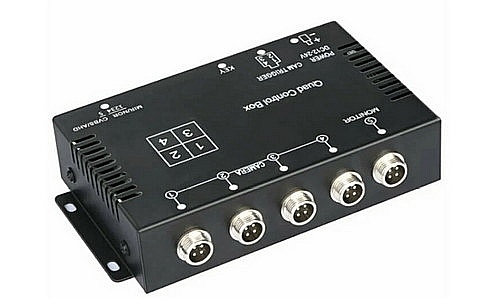

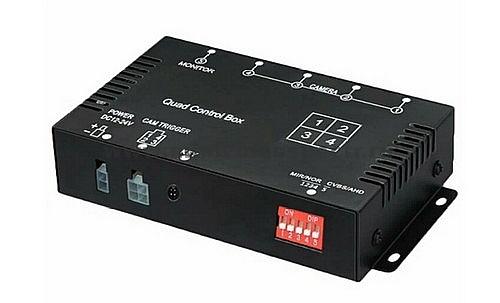

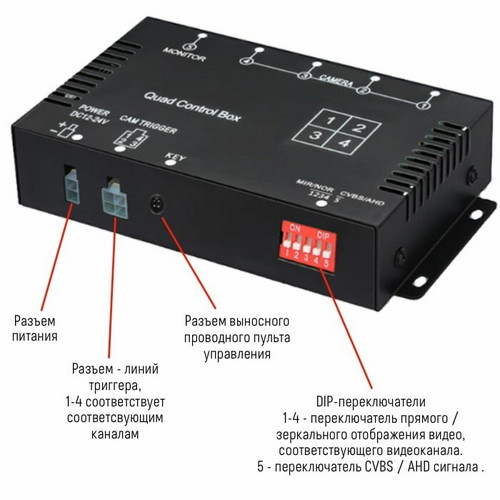

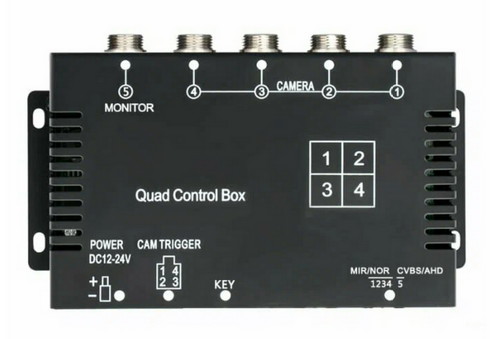

Цветной Full HD квадратор является оптимальным решением для мониторинга вашего дома, офиса или машины в режиме реального времени. Квадратор имеет панель с пятью DIP-переключателями на задней панели устройства. Четыре из которых «MIR/NOR» позволяют переключать прямое / зеркальное отображение изображения для любой в отдельности подключенной камеры. Это очень удобно для подключения камеры заднего вида в машине - теперь нет необходимости покупать специальное оборудование для парковки. Пятый DIP-переключатель позволяет переключать сигнал с AHD на CVBS. Данный квадратор можно использовать как систему крогового обзора на 360°, что добавляет удобства для безопасного комфортного управления.

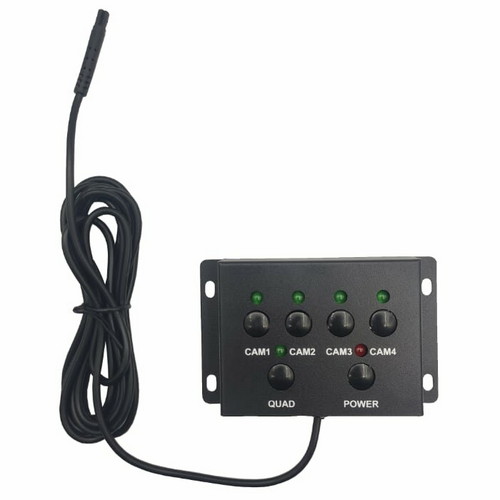

Управление цветным Full HD квадратором происходит с удобного выносного проводного пульта, на котором расположено 6 кнопок и соответсвенно 6-ть индикационных цветных светодиодов. При помощи нажатия / удержания кнопки «QUAD» можно настроить порядок отображения видео сигнала с автокамер так, как вам удобно: один канал полный экран, два канала, 4 канала, картинка в картинке, автоматически сегментируемое изображение, автоматически переключение полноэкранных видео каналов. Кнопки «CH1, CH2, CH3, CH4» отвечают за быстрого включения / переключение режима отображения канала нужной камеры в полноэкранном режеме, где каждый номер соответствует каналу подключенной камеры. Это очень удобно для водителя, который в нужный момент может быстро вывести на экран монитора изображение нужной камеры.
Пимечание: перед включением питания необходимо обязательно подключить видеокамеру к квадратору, а также включить втоматический режим отображения канала на экране монитора.

Особенности

Четыре канала в реальном времени.
Разрешение 1920x1080P для AHD.
Разрешение 1280×720P для CVBS.
Функция переключения отображения "зеркало" / "прямое отображение".
Функция переключения AHD / CVBS.

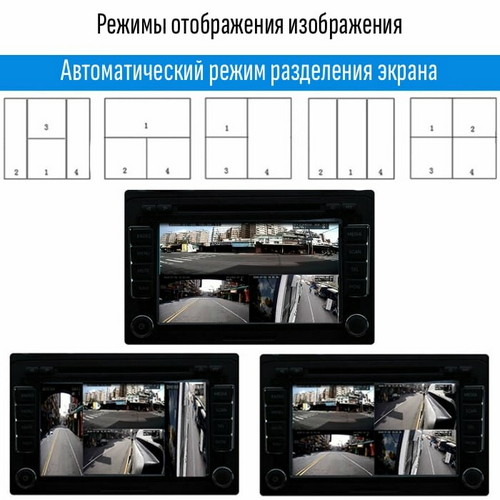

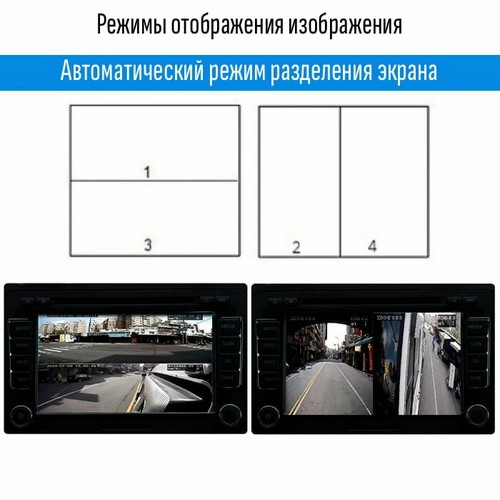

Режимы отображения: 1 окно (полный экран), 2 окна (слева/справа, сверху/снизу), 3 окна (сверху 1/снизу 2), 4 окна (квадратор, слева/справа/сверху/снизу), автопереключение.
Настройка яркости, контрастности, четкости, насыщенности, резкости и т. д.
Функции тревоги: по потери сигнала, по движению.
Защита от повышенного и пониженного напряжения, от перегрузки.
Дистанционный выносной проводной пульт управления.

Технические характеристики

Тип: квадратор
Количество каналов: 4
Формат сигнала: PAL / NTSC
Управление: 6 физических кнопок / выносной проводной пульт

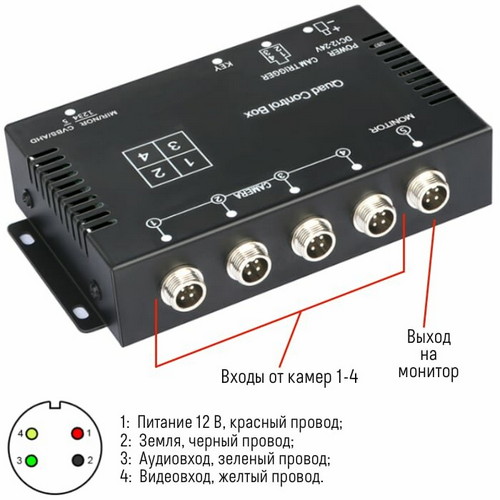

Вход видио сигнала: до 4 видеокамер (4PIN разъем)
Питание: DC 9-35 В
Разрешение: 1920x1080P для AHD; 1280×720P для CVBS
Частота кадров: 25 к/сек
Видео сигнал: композитный 1В, 75 Ом
Длина кабеля на проводном пульте управления: 2 м
Индикация питания POWER: красный светодиод
Индикация выбор канала CAM1 / CAM2 / CAM3 / CAM4: зеленый светодид
Индикация режима отображения QUAD: зеленый светодид
Видео Аудио выход: 4PIN
Рабочая температура: -20.+70° C
Длина провод с разъемом питания, с блоком фильтра и предохранителем: 50 см
Длина провода интерфейса тригеров с разъемом: 70 см
Размеры: 161х103х33 мм
Вес: 340 г

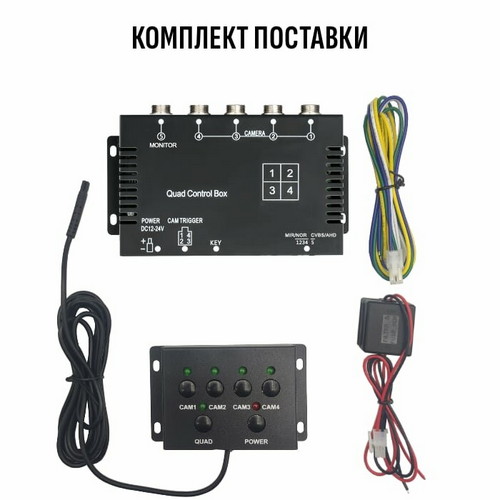

Комплектация

Квадратор - 1 шт.
Проводной пульт управления - 1 шт.
Руководство пользователей -1 шт.
Провод интерфейса тригеров с разъемом - 1 шт.
Провод с разъемом питания, с блоком сетевого фильтра и предохранителем - 1 шт.
